一.硬件方案

本设计采用STC89C52RC单片机作为系统的芯片，实现人机交互、娱乐等功能。选用LCD12864实现俄罗斯方块游戏界面、图形显示；选用独立按键实现游戏控制。本设计实现的基本功能是：用按键控制目标方块的变换与移动；消除一行并计分，方块堆满时结束游戏等俄罗斯方块的基本功能。硬件主要由51单片机+最小系统电路+按键电路+12864液晶显示电路设计而成。

二.设计功能

（1）主控芯片基于STC89C51/52（与AT89S51/52、AT89C51/52通用）单片机；
（2）采用LCD12864液晶显示屏；
（3）共有7个按键，除复位按键外，其余六个按键分别为：左移、右移、变形、下降、暂停、确定；
（4）设计有0~9个关卡，达到一定分数自动升级；

三.设计原理图

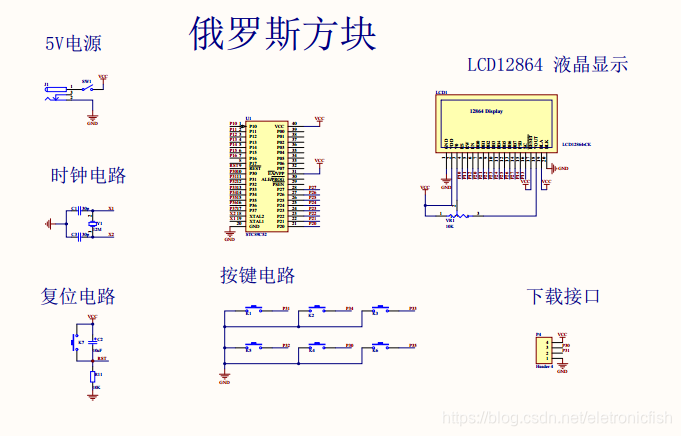

（1）原理图主要采用AD软件进行设计,如图：

（2）Protues仿真图如下：

四.软件设计

主程序源码

void main()
{LCD_initialize();LCD_clear();while(1){game_start_show();select_speed();game_initialize();//调用游戏初始化函数，初始化游戏所有变量以及在液晶屏上显示基本的信息Tetris_main();game_over_show();	}
}
//定时器0中断服务
void timer0() interrupt 1
{TH0=0x00;TL0=0x00;if(time0_reg<10){				  time0_reg++;}else{time0_reg=0;if(pause_game_flag==0){game_execute();refurbish_display();}}
}

资料链接：https://pan.baidu.com/s/14YUHK_QJ7Vq1zE18MxBBOQ?pwd=lleb
