开发板上各基础外设

LED灯

中文名：发光二极管
外文名：Light Emitting Diode
简称：LED
用途：照明、广告灯、指引灯、屏幕
在这里插入图片描述

按键：

轻触按键：相当于是一种电子开关，按下时开关接通，松开时开关断开，实现原理是通过轻触按键内部的金属弹片受力弹动来实现接通和断开
在这里插入图片描述

按键的抖动
对于机械开关，当机械触点断开、闭合时，由于机械触点的弹性作用，一个开关在闭合时不会马上稳定地接通，在断开时也不会一下子断开，所以在开关闭合及断开的瞬间会伴随一连串的抖动
在这里插入图片描述

数码管介绍

LED数码管：数码管是一种简单、廉价的显示器，是由多个发光二极管封装在一起组成“8”字型的器件
在这里插入图片描述

0 1 2 3 4 5 6 7 8 9 0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,

A B C D E F 空
0x77,0x7C,0x39,0x5E,0x79,0x71,0x00,

数码管驱动方式
单片机直接扫描：硬件设备简单，但会耗费大量的单片机CPU时间
专用驱动芯片：内部自带显存、扫描电路，单片机只需告诉它显示什么即可

在这里插入图片描述

液晶屏

LCD1602调试工具
使用LCD1602液晶屏作为调试窗口，提供类似printf函数的功能，可实时观察单片机内部数据的变换情况，便于调试和演示。
本视频提供的LCD1602代码属于模块化的代码，使用者只需要知道所提供函数的作用和使用方法就可以很容易的使用LCD1602

在这里插入图片描述

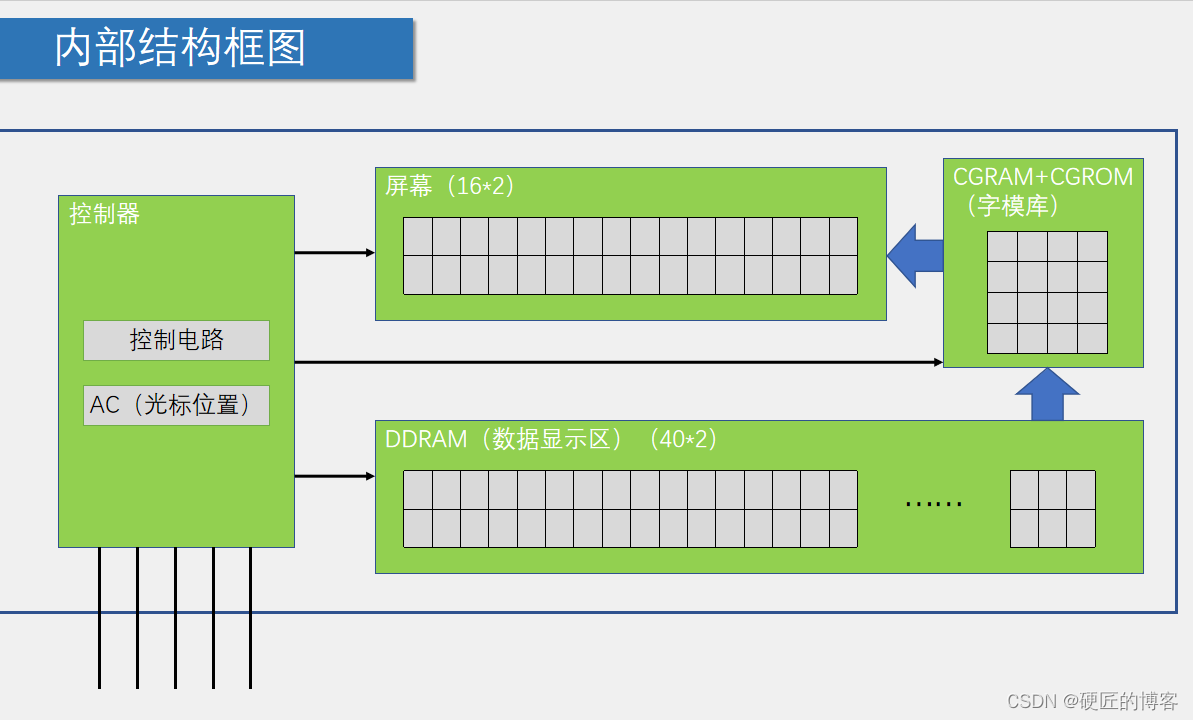

![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/bad8e648f9cd42cf98cd4c0eb5ca1094.png)

在这里插入图片描述

矩阵键盘

在键盘中按键数量较多时，为了减少I/O口的占用，通常将按键排列成矩阵形式
采用逐行或逐列的“扫描”，就可以读出任何位置按键的状态
在这里插入图片描述

扫描的概念

数码管扫描（输出扫描）
原理：显示第1位→显示第2位→显示第3位→……，然后快速循环这个过程，最终实现所有数码管同时显示的效果

矩阵键盘扫描（输入扫描）
原理：读取第1行(列)→读取第2行(列) →读取第3行(列) → ……，然后快速循环这个过程，最终实现所有按键同时检测的效果

以上两种扫描方式的共性：节省I/O口

LED点阵屏

LED点阵屏由若干个独立的LED组成，LED以矩阵的形式排列，以灯珠亮灭来显示文字、图片、视频等。LED点阵屏广泛应用于各种公共场合，如汽车报站器、广告屏以及公告牌等
LED点阵屏分类
按颜色：单色、双色、全彩
按像素：88、1616等（大规模的LED点阵通常由很多个小点阵拼接而成）
在这里插入图片描述

在这里插入图片描述

实时时钟

在这里插入图片描述

蜂鸣器

在这里插入图片描述

在这里插入图片描述
ULN2003

存储器

在这里插入图片描述

温度传感器&单总线

在这里插入图片描述

但是单总线用的不多啊

在这里插入图片描述

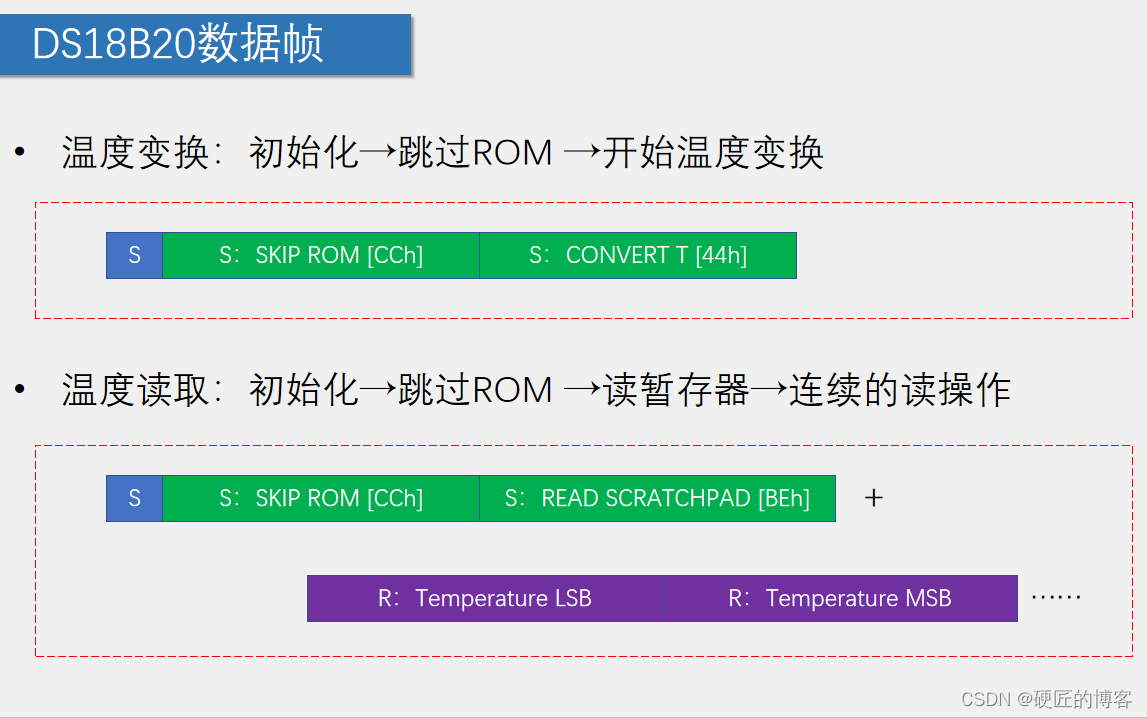

![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/4b48abf7a83c431fa134d2f68a6874f8.png)

在这里插入图片描述

电机 PID算法

电机

各电机类型：

电机驱动电路

开发版上的东西不是很主流啊
