一、引言
随着工业自动化和新能源技术的快速发展，直流供电系统在光伏发电、储能电站、电动汽车充电桩等领域的应用日益广泛。然而，直流系统的正负极不接地（IT系统）特性，使得绝缘故障可能导致漏电、短路甚至设备损毁等安全隐患。因此，实时监测直流系统的绝缘电阻，成为保障系统安全运行的关键。安科瑞电气推出的AIM-D系列直流绝缘监测仪，凭借其创新技术与高效性能，为多场景直流系统提供了可靠的绝缘监测解决方案。

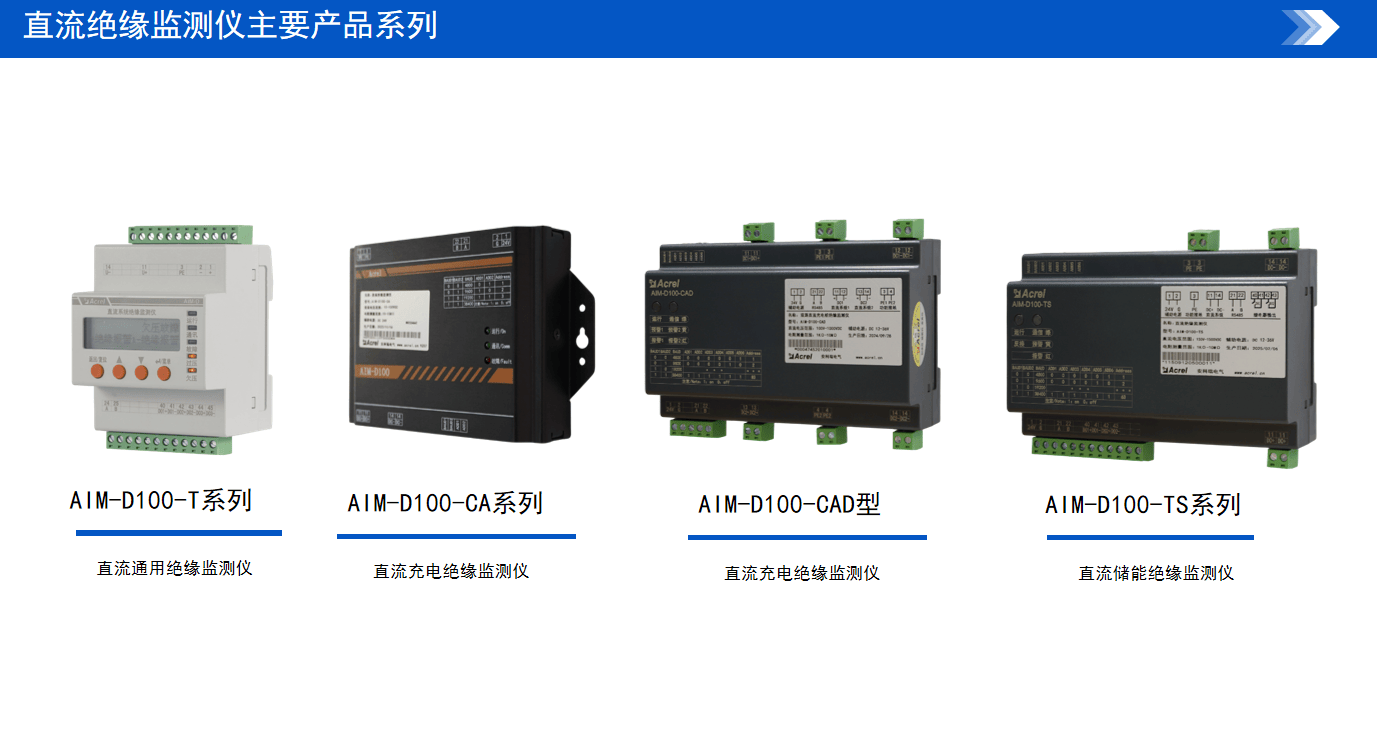

二、产品概述

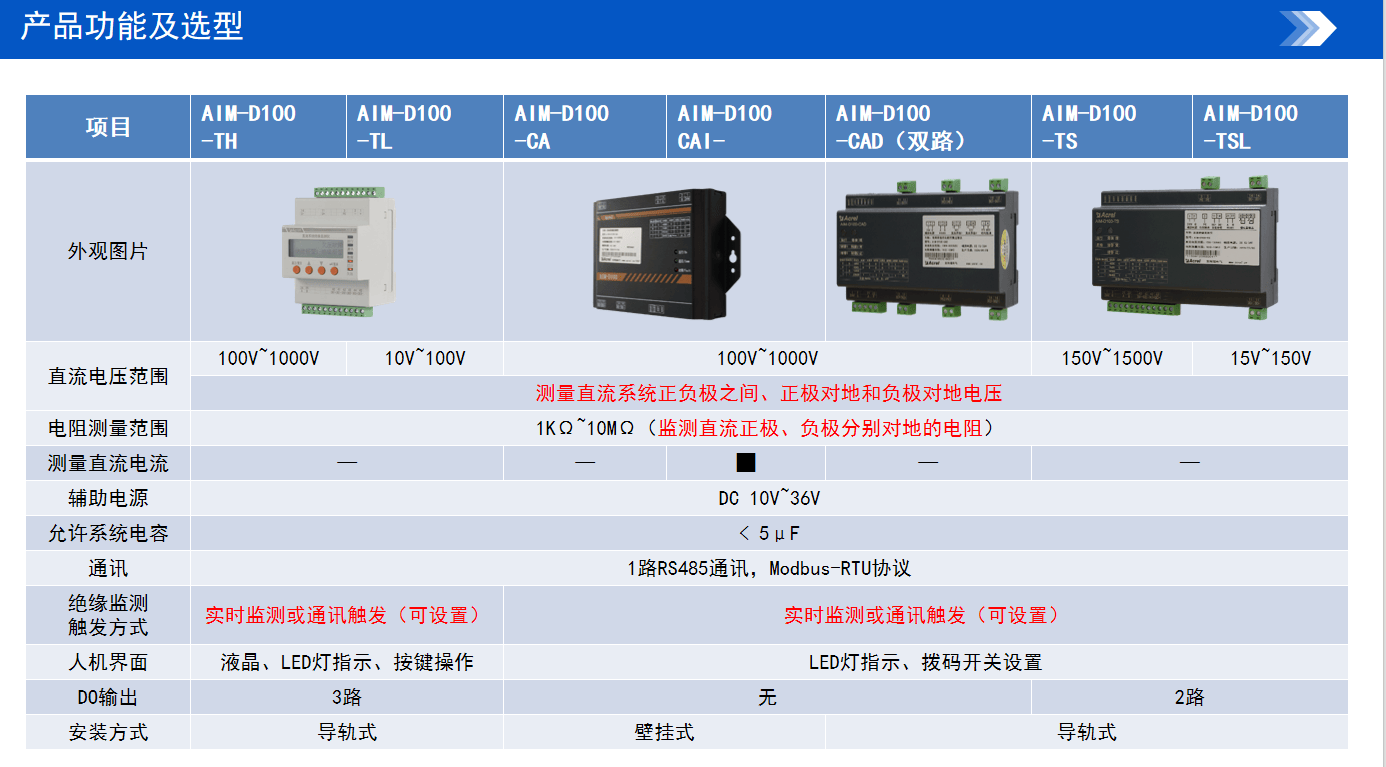

AIM-D系列专为直流系统设计，覆盖10V~1500V电压范围，支持在线监测正负极对地绝缘电阻，并在电阻低于设定阈值时发出预警或报警信号。核心产品包括：
- AIM-D100-T系列：直流通用型，适用于发电厂、变电站直流屏等场景。
- AIM-D100-CA系列：直流充电桩专用，满足电动汽车充电系统的绝缘检测需求。
- AIM-D100-TS系列：直流储能型，适配光伏储能、电池管理系统（BMS）。
- AIM-D100-CAD型：双通道监测，可同时检测充电桩与车辆端绝缘状态。
三、应用背景与标准要求
1. 应用场景
- 工业领域：直流屏、UPS供电系统、厂矿设备等。
- 新能源领域：光伏直流系统、储能电站、电动汽车充电装置。
- 关键需求：防止单极接地或绝缘劣化引发的安全事故，确保供电连续性。
2. 遵循标准
- GB/T 18487.1-2015：要求充电机与车辆端均设置绝缘监测（IMD），绝缘电阻低于100Ω/V时必须停止充电。
- NB/T 33001-2018：明确充电机需具备绝缘检测功能，并与车辆端协同工作。
- 储能设计标准（征求意见稿）：规定储能单元需配置绝缘监测装置，支持报警或跳闸功能。
四、技术原理与核心优势
1. 监测方法对比
- 不平衡桥法：可检测任意单极接地，但响应速度较慢（适用于通用场景）。
- 平衡桥法：静态测量、速度快，但双极接地时存在误差（适合高精度场景）。
- 注入信号法：抗干扰强，但受分布电容影响（适用于复杂电磁环境）。
2. 创新设计
- 分时控制策略：在储能系统中，主控模块协调多台监测仪分时工作，避免信号干扰。
- 动态阈值调整：根据系统电压自动适配报警阈值（如500Ω/V报警、100Ω/V跳闸）。
- 宽电压兼容：支持10V~1500V直流系统，适配光伏高压与低压储能场景。
五、典型应用案例

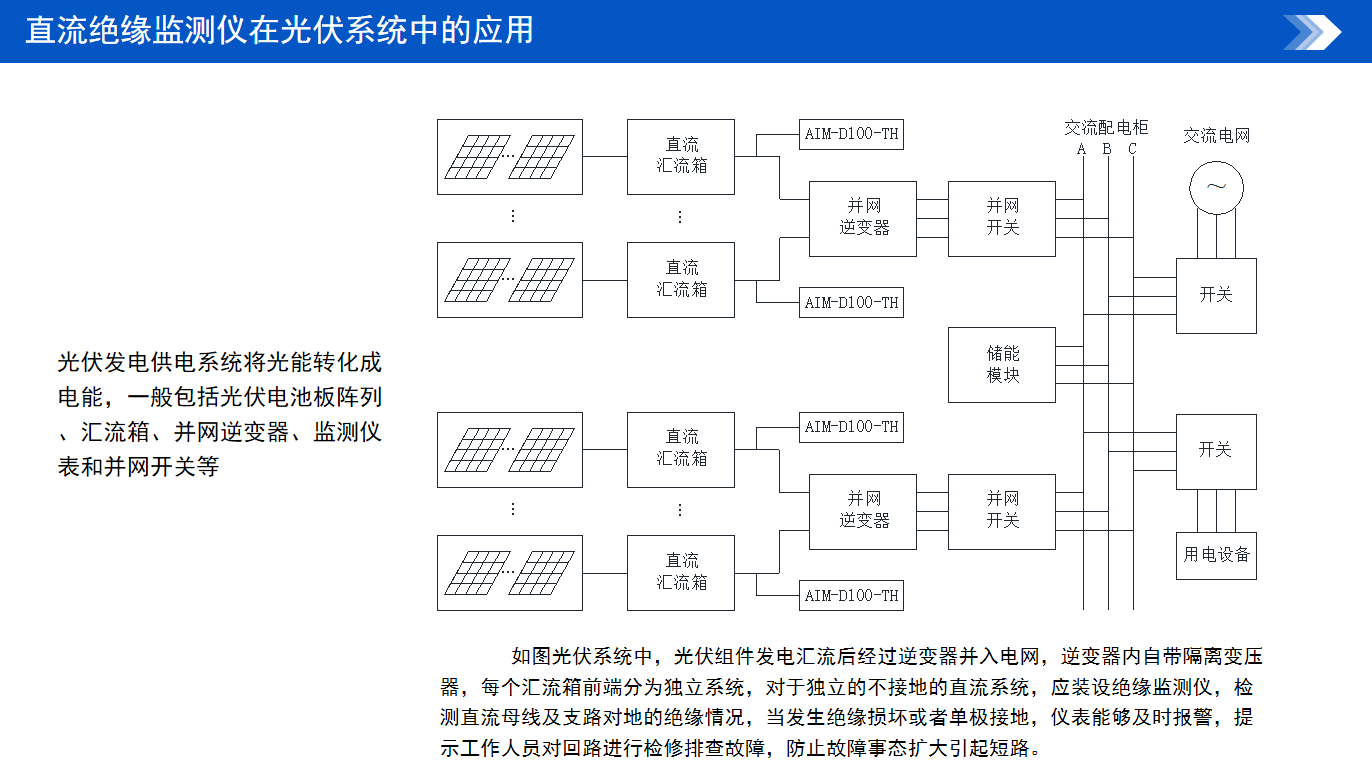

1. 光伏发电系统
光伏组件经汇流箱接入逆变器后并网，每个独立直流回路需配置绝缘监测仪。当光伏板或线缆发生绝缘破损时，仪表实时报警并定位故障支路，避免漏电引发火灾。

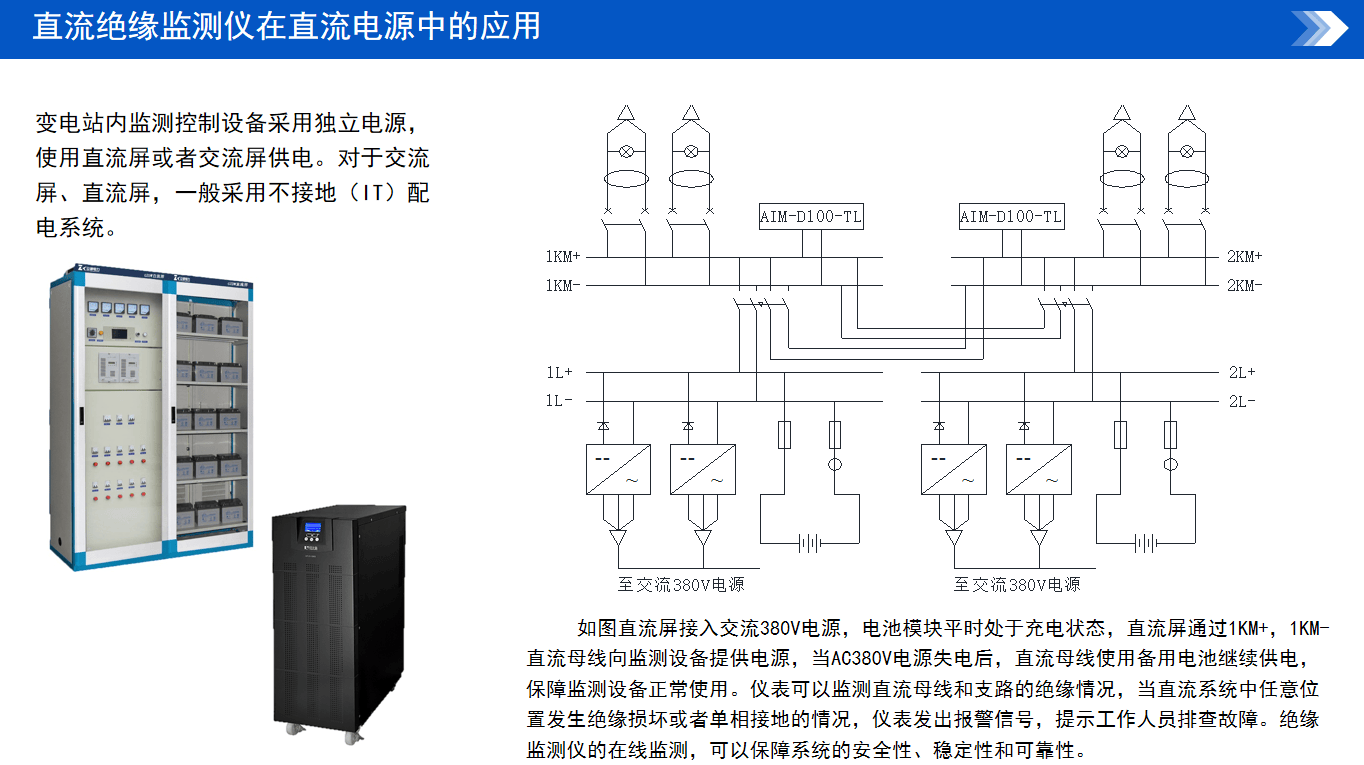

2. 直流电源（直流屏）
直流屏为变电站设备提供备用电源，绝缘监测仪在线监控母线及支路绝缘状态。交流失电后，系统无缝切换至电池供电，同时持续监测绝缘，确保关键设备不间断运行。

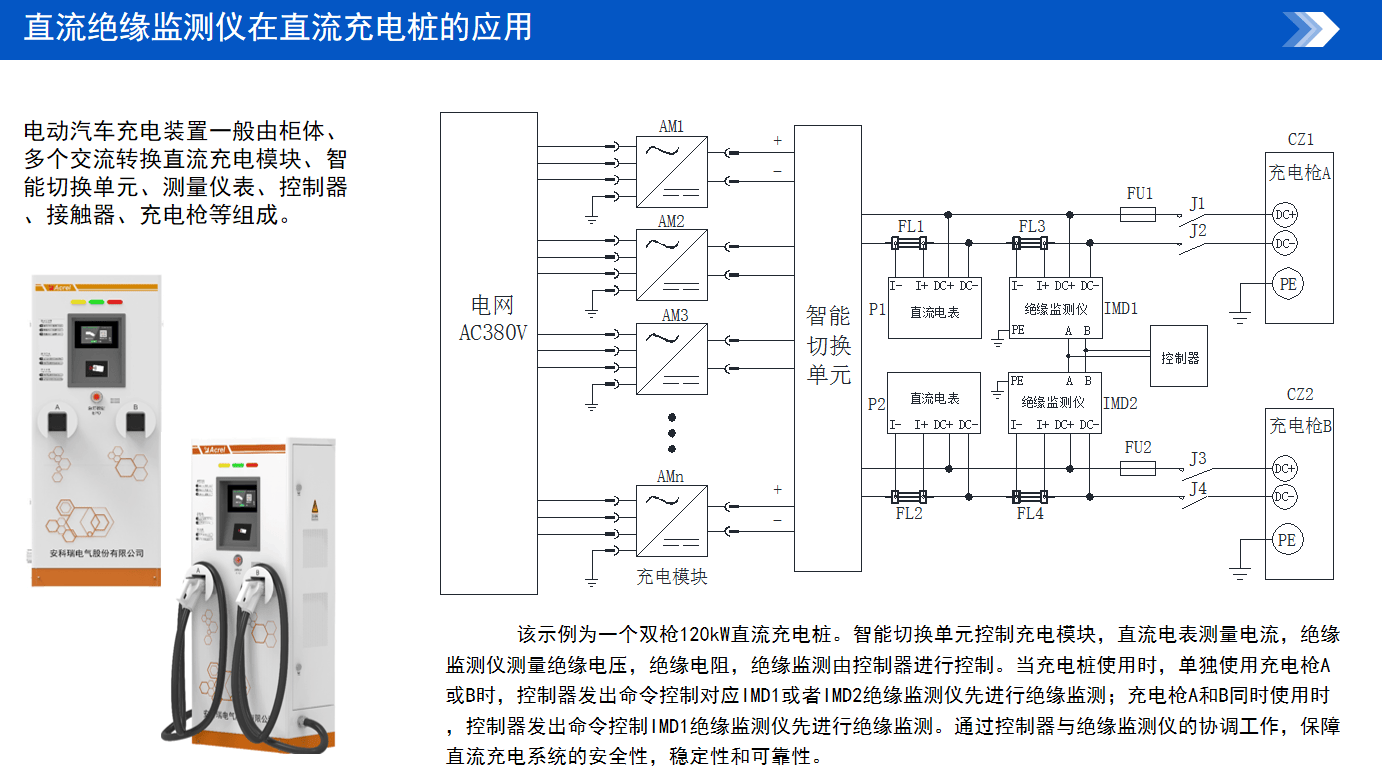

3. 直流充电桩
双枪120kW充电桩通过控制器协调多台绝缘监测仪（IMD1/IMD2），分时检测充电枪与车辆端绝缘状态。若检测到R≤100Ω/V，立即终止充电并报警，保障用户与设备安全。

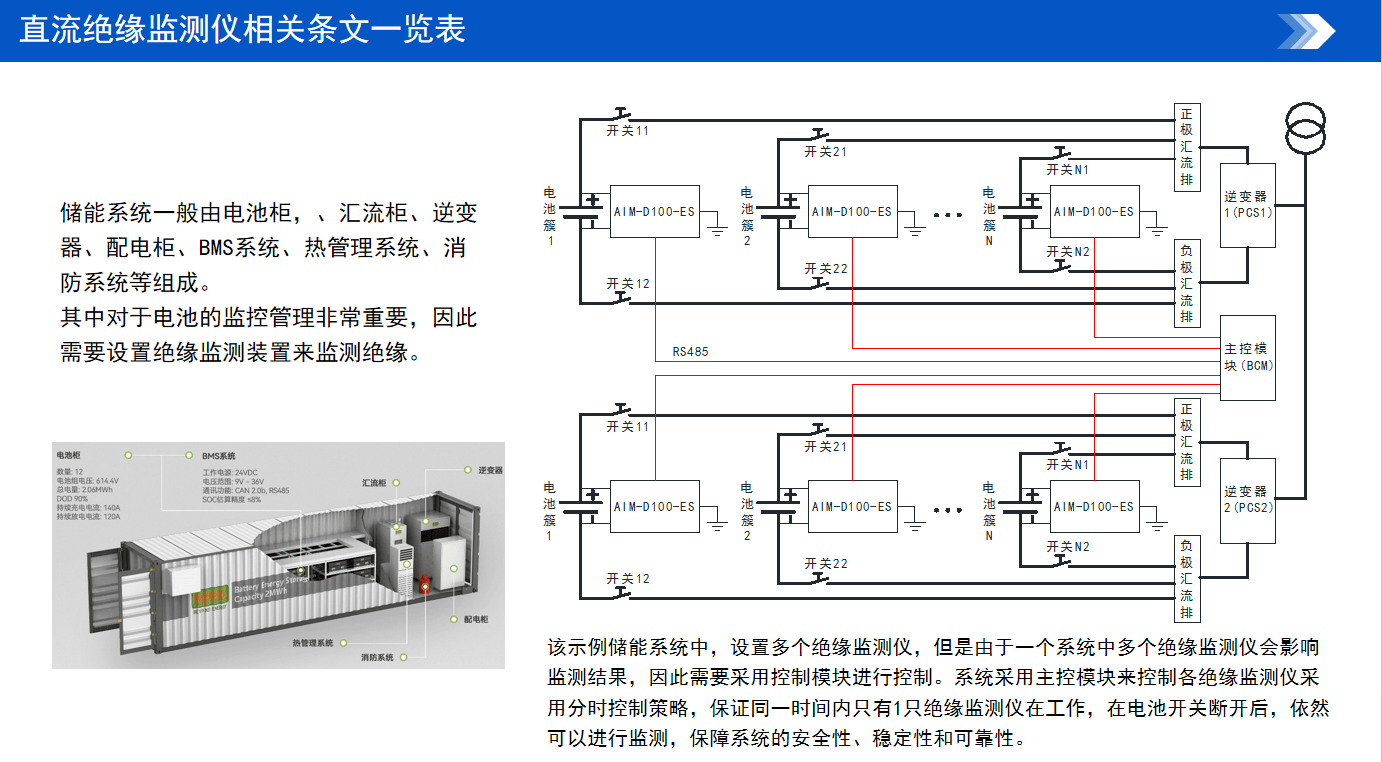

4. 储能系统
电池柜与汇流柜中配置绝缘监测仪，结合BMS系统实现多层防护。主控模块在电池开关断开后仍可监测绝缘，防止储能单元因漏电引发热失控。

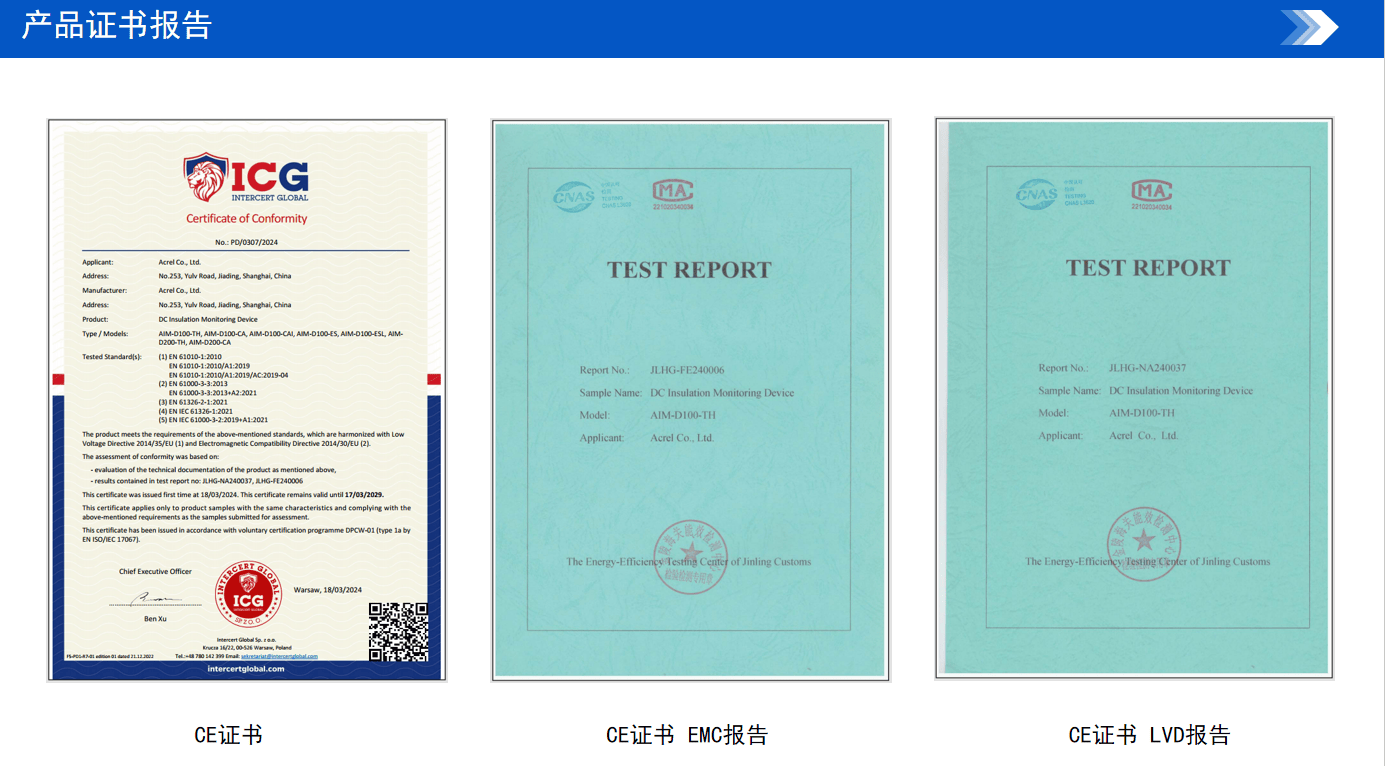

六、产品认证与可靠性
AIM-D系列通过CE认证（EMC/LVD），符合国际安全与电磁兼容标准，并提供第三方检测报告。产品采用工业级设计，宽温工作范围（-25℃~70℃），适用于恶劣环境。
