【路由交换方向IE认证】BGP选路原则之AS-Path属性

文章目录

  • 一、路由器BGP路由的处理过程
    • 控制平面和转发平面
    • 选路工具
  • 二、BGP的选路顺序
    • 选路的前提
    • 选路顺序
  • 三、AS-Path属性选路原则
    • AS-Path属性特性
    • AS-Path管进还是管出呢？
    • 使用AS-Path对进本AS的路由进行选路
    • 验证AS-Path不接收带本AS号的路由
  • 四、BGP邻居建立配置

一、路由器BGP路由的处理过程

路由器对BGP路由的处理过程，简单来说就是BGP中的选路过程

控制平面和转发平面

一、控制平面 ：是从起点到目的地所使用的IGP，BGP等路由协议从而控制产生路由表，VPNV4路由表，标签转发表等，由这些表去控制我们的FIB表，也就是数据转发表

二、转发平面 ：也叫做数据平面，根据刚刚产生的路由表，VPNV4路由表，标签转发表从而产生一个数据转发表（FIB表）去进行数据的从起点到目的地的转发，

如图1-1，

image-20250410211308046

图1-1

选路工具

在 BGP 选路中有两个重要的概念：

一、策略机 ： 相当于route-map，能够对属性值进行修改，影响路由表的生成（在控制平面上：是一个过程），从而影响用户的数据转发

①输入策略机：路由进入本地时的route-map，我们可以理解为 in 方向，会影响自身和下游的路由器

②输出策略机：路由离开本地时的route-map，我们可以理解为 out 方向，只会影响下游的路由器，不会影响自身

二、路由决策 ： 根据刚刚的策略机（route-map）选择出最佳的路径，并且将最佳的路径添加到路由表中，简单来说就是去哪里，哪条路比较方便或近

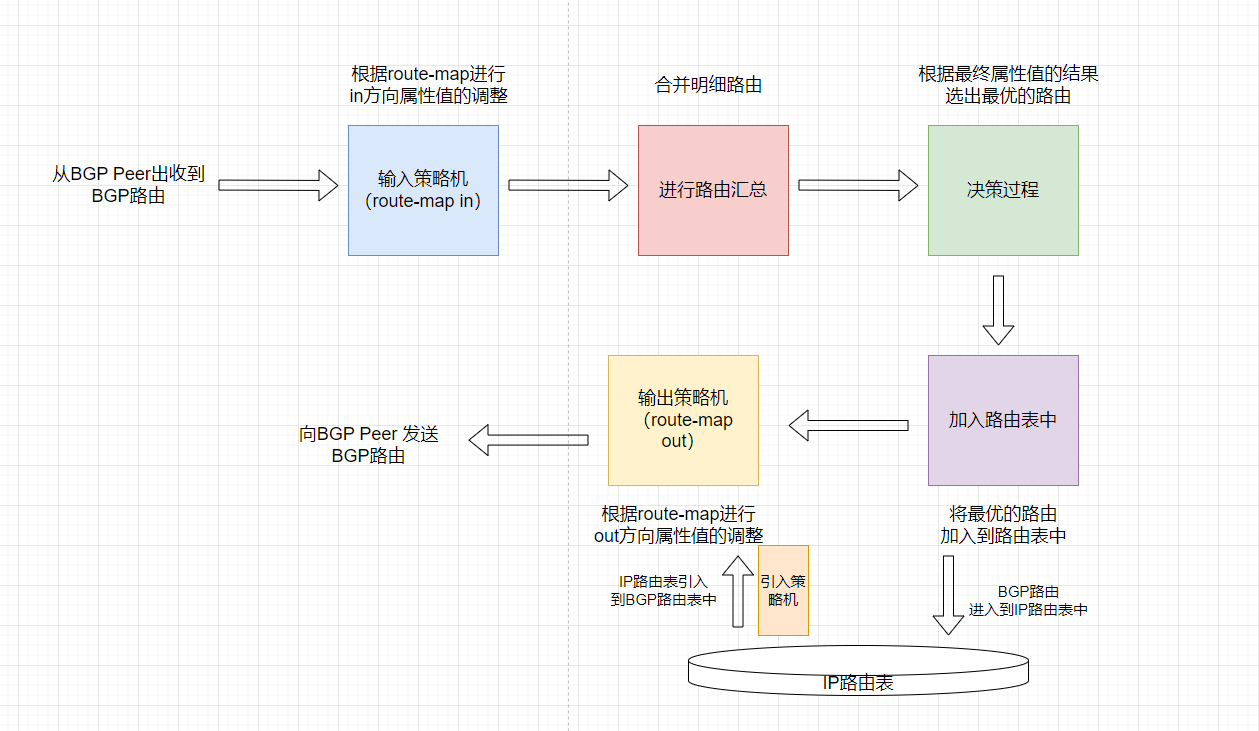

如图1-2，就是BGP路由的处理过程

image-20250410213600930

图1-2

二、BGP的选路顺序

选路的场景主要面对同一个目的网络存在多种去的方式

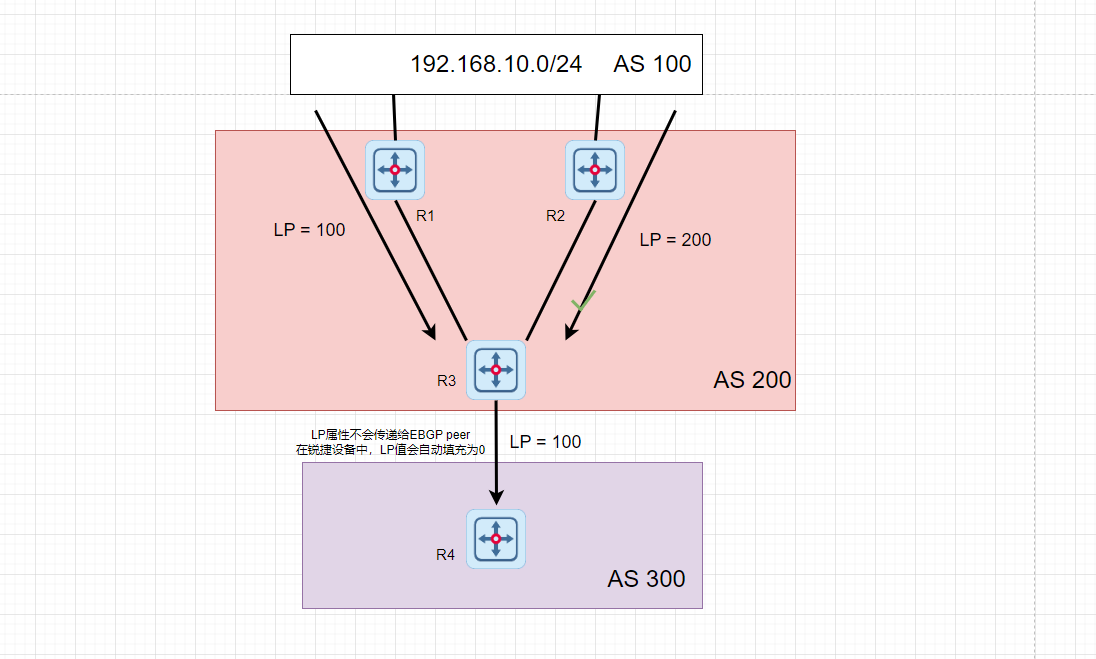

如图2-1，对于R3来说，去往192.168.10.0/24有去往R1或R2两条路可以选

image-20250410215455583

图2-1

选路的前提

我们选路的前提是路由的下一跳可达，如果说路由的下一跳不可达的话，那么选路将不具有任何意义

选路顺序

  1. 我们之前学过的那么多个BGP属性都是能够应用到BGP路由的选路当中的，但是也是存在依照属性进行选路的顺序的，并且如果较为前的属性已经选出最佳路径，那么后面的属性将不会影响到属性

  2. 例如：路由器已经依照Local Preference选出了最佳的路径，而MED值无论在怎么进行修改都是无济于事的

选路顺序如下

  1. 优选Weight值较高的；
  2. 优选Local Preference值较高的；
  3. 优选AS-Path长度较短的；
  4. 按照Origin属性为IGP、EGP、Incomplete类型的路由进行选路；（IGP > EGP > Incomplete）
  5. 优选MED值较小的路由
  6. 按照EBGP路由，接着是联盟EBGP路由，最后是IBGP路由的顺序
  7. 优越最近的IGP邻居通告的路由
  8. 执行等价负载均衡（默认是没有开启等价负载均衡的）
  9. 优选BGP Router-ID 小的 Peer 通告的路由
  10. 优选Cluster-list长度较短的路由
  11. 优选较小的 Peer 地址路由器通告的路由

这么多一串顺序我们将会逐一进行讲解，本文章所分享的是排位第三个的属性，AS-Path属性，该属性即可进行选路们还具有防环的作用

讲解Weight属性的文章：【路由交换方向IE认证】BGP选路原则之Weight属性-CSDN博客

讲解AS-Path属性的文章：【路由交换方向IE认证】BGP选路原则之Local Preference属性-CSDN博客

三、AS-Path属性选路原则

AS-Path属性特性

AS-Path优选原则，AS-Path长度越短越优先，在AS-Path选路当中，我们的策略机依然是使用route-map

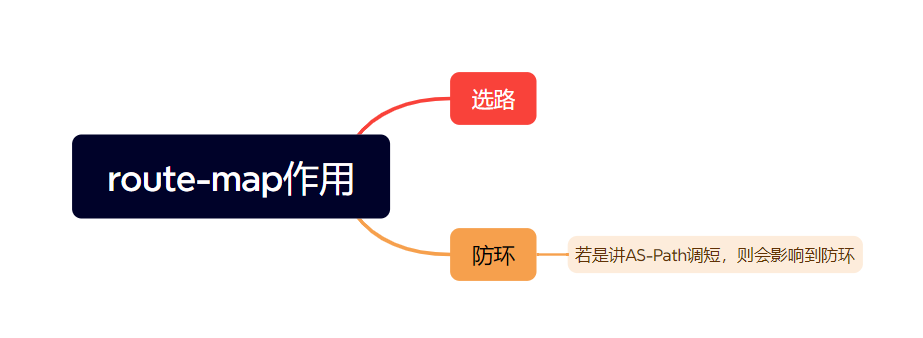

如图3-1，由于AS-Path属性的不只含有选路这一个属性，还可以进行路由的防环

image-20250418144105691

图3-1

所以我们在调整AS-Path属性长度进行选路的时候，尽量地不要去减少AS-Path的长度，这样就产生了AS-Path的第一个调整原则，①：只增不减

除此之外，AS-Path的route-map在使用时，in方向或是out方向，都会对结果造成不同

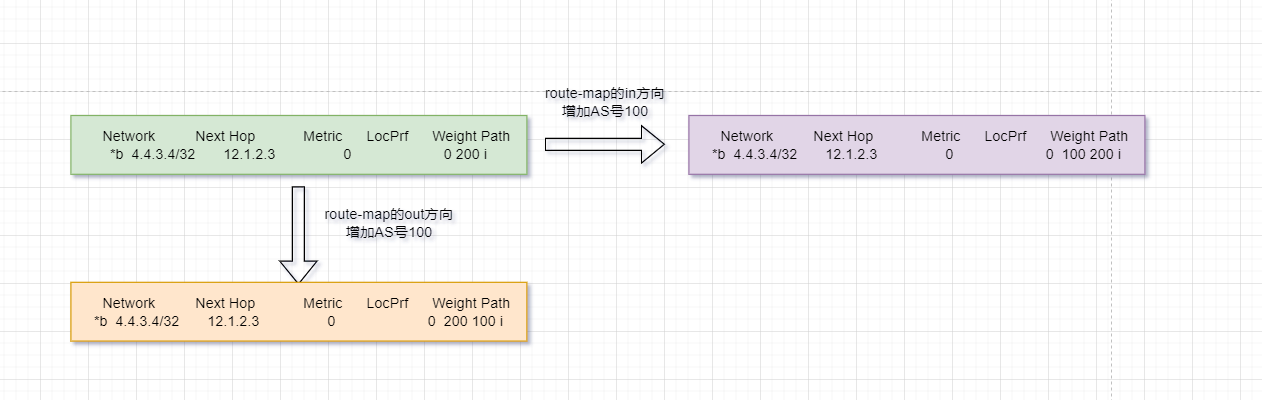

如图3-2，当route-map使用在in方向的时候，则 AS 号添加到原始AS号的左侧；当route-map使用在out方向的时候，则 AS 号添加到原始AS号的右侧

image-20250418151839267

图3-2

由于AS-Path的来源是经过的各个AS-Path，所以对于IBGP Peer和EBGP Peer之间传递的AS-Path是否发生改变是不一样的

结论是：IBGP Peer 之间传递路由的时候，由于AS-Path没有发生了变化，AS-Path值并不会发生改变；EBGP Peer 之间传递路由的时候，由于AS-Path发生了变化，所以相对应的AS-Path也会发生变化

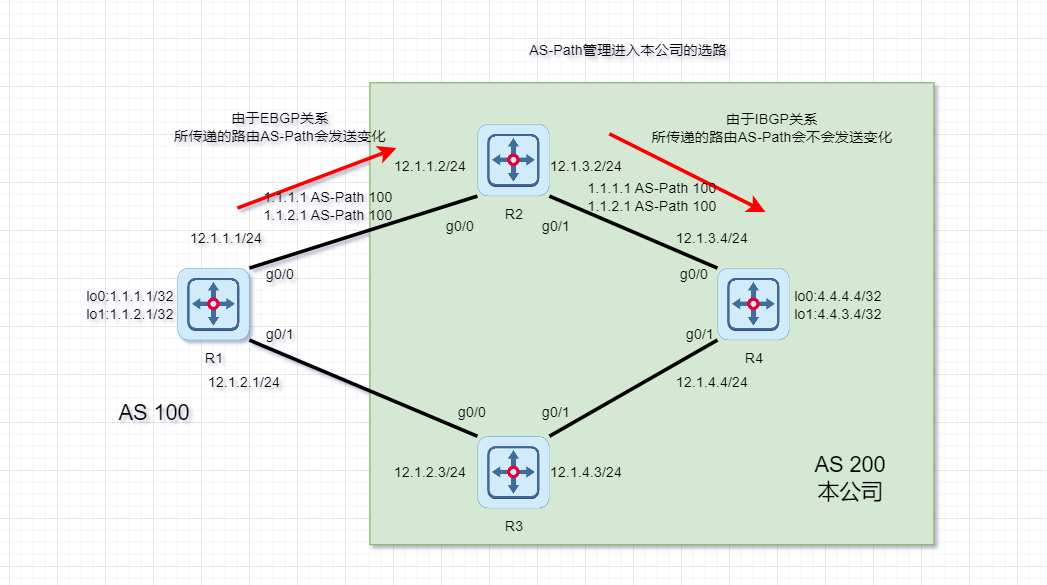

如图3-3，当R1传递给R2路由时，由于是EBGP Peer 关系，所以路由中的AS-Path属性会发生变化；当R2传递路由给R4时，由于是IBGP Peer关系，所以传递的路由中AS-Path属性不会发生变化

image-20250418153448856

图3-3

在特殊的情况下，我们不想让AS-Path属性进行选路，而是只让其发挥防环的作用，可以通过下述命令来使AS-Path属性不参加选路

R1>en
R1#conf
R1(config)#router bgp 100
R1(config-router)#bgp bestpath as-path ignore    //使得AS-Path不参与选路
R1(config-router)#ex

AS-Path管进还是管出呢？

我们所说的管进还是管出，是相对于本AS来说的，仔细回想起来，我们的AS-Path属性是公认必遵属性，可以传播到BGP网络中的任意一个角落，相比于Local Preference，不需要考虑跨AS能否传递的问题，所以我们AS-Path属性是能够管进也能管出的

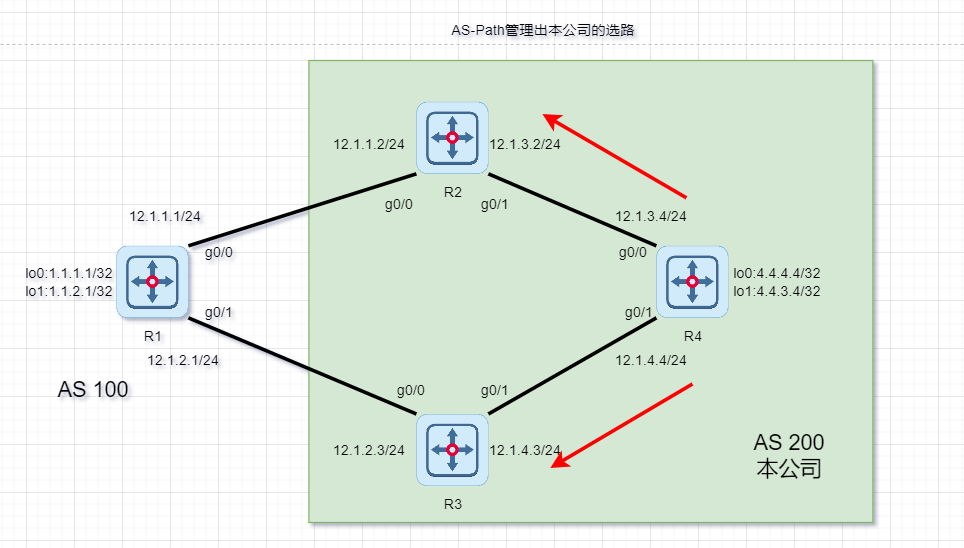

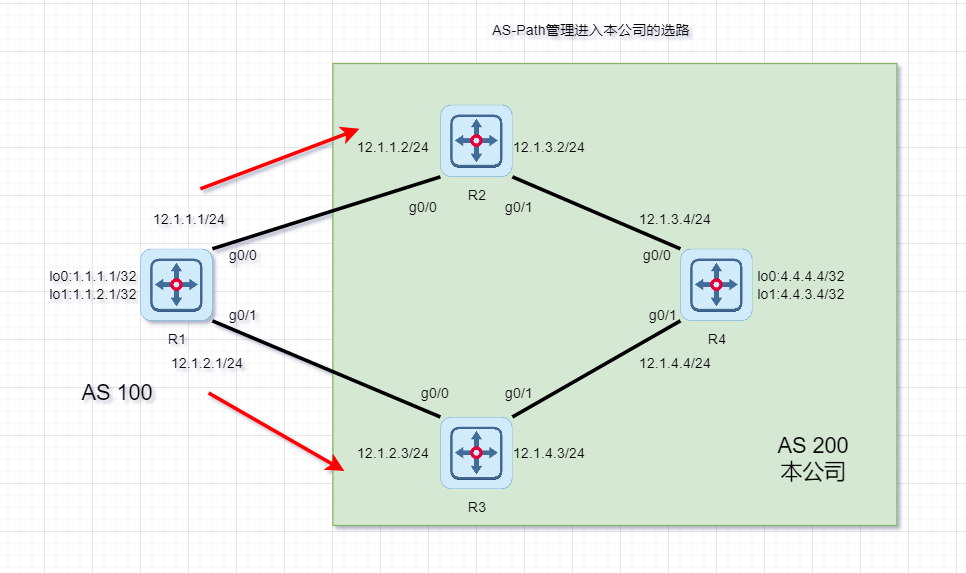

如图3-4与图3-5，分别是AS-Path进入本公司和AS-Path出本公司的选路示意图

image-20250418164346922

图3-4

image-20250418164401867

图3-5

使用AS-Path对进本AS的路由进行选路

在实际的生产环境中，由于我们能进行配置的只有本公司的设备，所以无法在R1上进行配置，我们的AS-Path选路需要在R2或者R3上进行

使用AS-Path进行选路需求：① 控制R1进本公司的选路；② 控制R1访问4.4.3.4走R3，控制R1访问4.4.4.4走R2（奇数走奇数，偶数走偶数）；

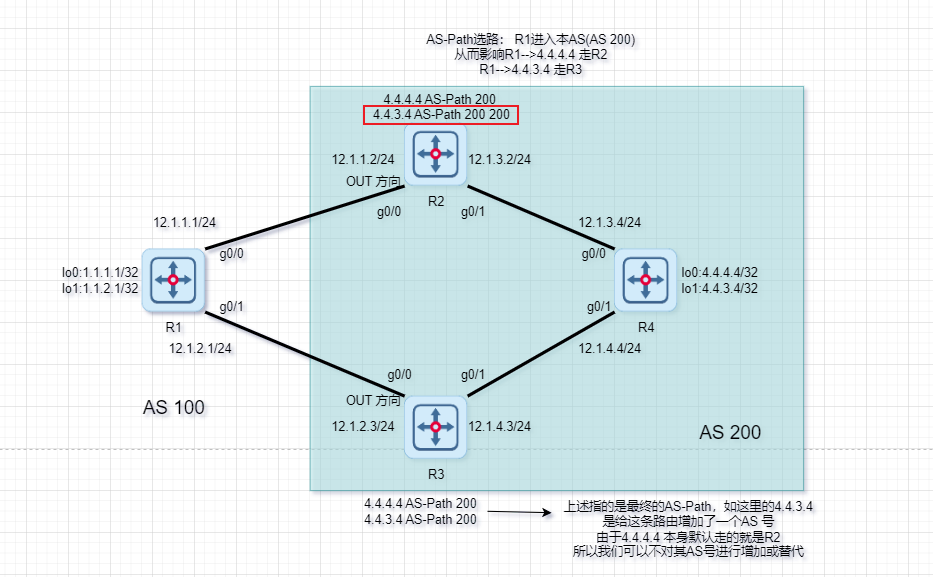

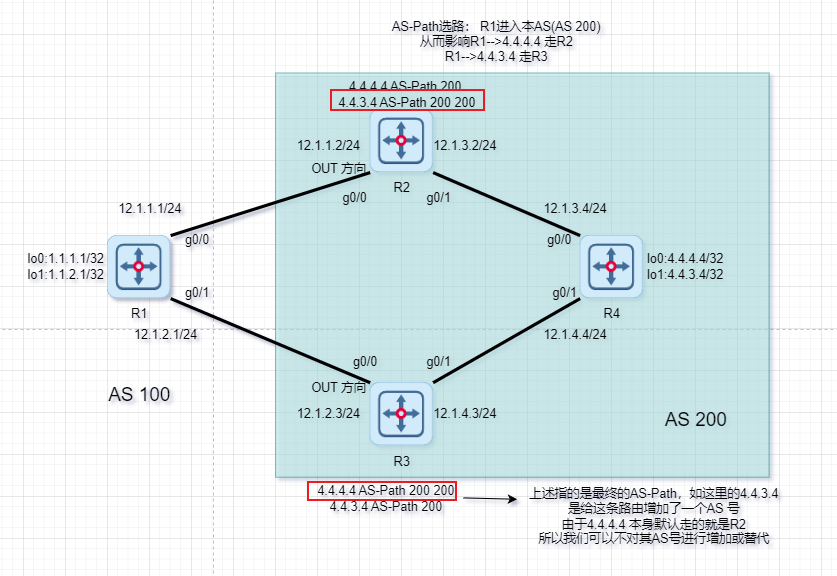

思路：根据AS-Path长度越小越优先的原则，我们要让R3发出4.4.4.4路由中的AS-Path属性更长，让R2发出4.4.3.4路由中的AS-Path属性更长，如图3-7，调整AS-Path值如图所示

image-20250418190708110

图3-7

但我们回过头来一想，4.4.4.4是默认走的就是R2这条路径，所以，我们并不是非常低有必要去更改R2对于4.4.4.4向R1发出的AS-Path值，如图3-8

image-20250418191155594

图3-8

这就极大的减少了我们配置的工作量，现在只需要在R2上对于4.4.3.4向R1发出的 AS-Path值进行修改

如图3-9，prepend表示对整个路由的AS-Path值的增加，replace表示对整个路由的AS-Path值的替换

image-20250418193510869

图3-9

在R2上进行配置操作

R2(config)#access-li 10 per 4.4.4.4 0.0.0.0
R2(config)#route-map AS-P per 10
R2(config-route-map)#mat ip add 10
R2(config-route-map)#set as-path prepend 200
R2(config-route-map)#ex
R2(config)#route-map AS-P per 20
R2(config-route-map)#ex
R2(config)#router bgp 200
R2(config-router)#nei 12.1.1.1 route-map AS-P out
R2(config-router)#ex

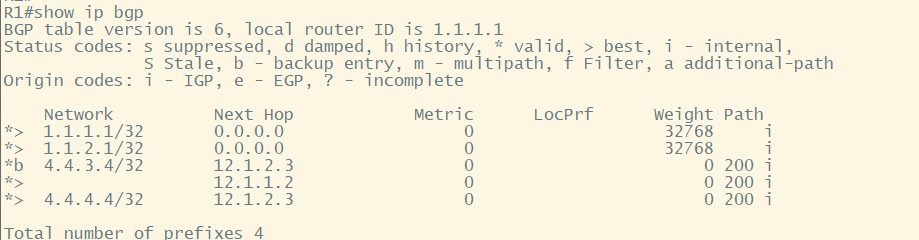

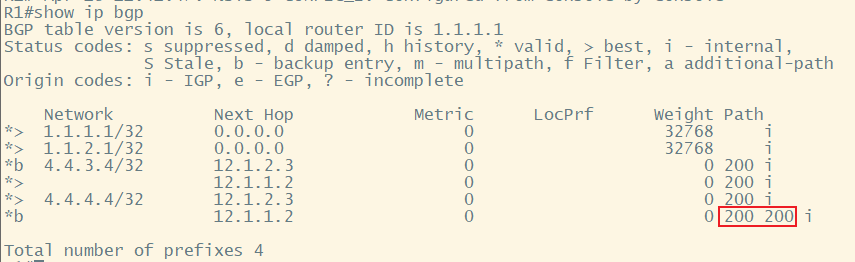

如图3-10，在R1上执行show ip bgp的命令，可以发现选路情况已经发生了变化，并且已经达到了预期；在标注处也显示AS-Path的长度修改成功

image-20250418194211679

图3-10

验证AS-Path不接收带本AS号的路由

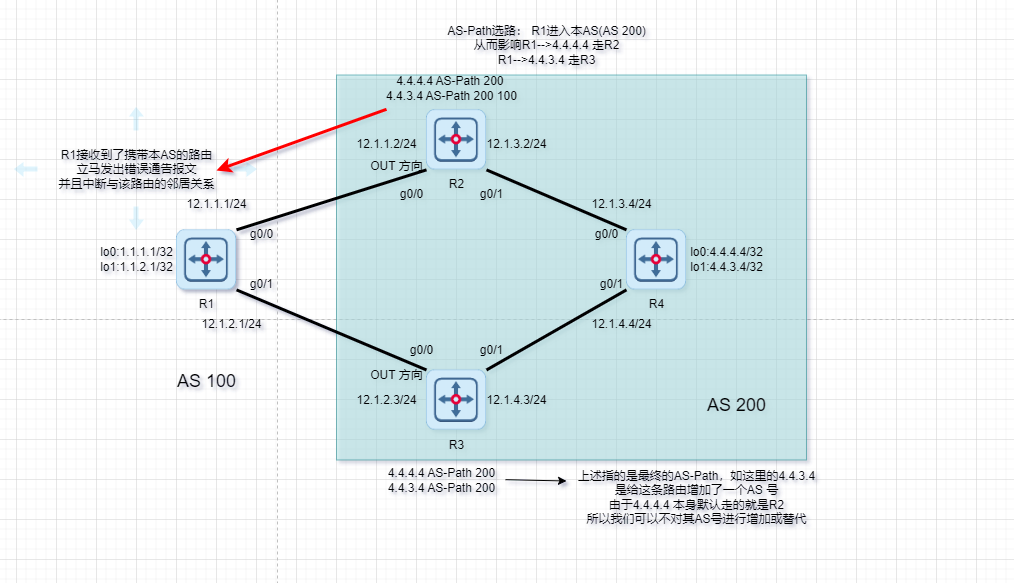

如图3-11，我们可以在route-map中设置发出路由的AS 号中增加 AS 100，在R1上观察BGP路由表会发生什么变化

image-20250418195202505

图3-11

在R2上的配置如下

R2>en
R2#conf
R2(config)#route-map AS-P per 10
R2(config-route-map)#set as-path prepend 100
R2(config-route-map)#ex

在R1上执行show ip bgp的命令，观察BGP路由表，如图3-12，发现对于4.4.4.4这条路由来说，已经中断了与R2的邻居关系

image-20250418195313813

图3-12

四、BGP邻居建立配置

附上配置过程

R1

Router(config)#hos R1
R1(config)#int g0/0
R1(config-if-GigabitEthernet 0/0)#ip add 12.1.1.1 24
R1(config-if-GigabitEthernet 0/0)#ex
R1(config)#int g0/1
R1(config-if-GigabitEthernet 0/1)#ip add 12.1.2.1 24
R1(config-if-GigabitEthernet 0/1)#ex
R1(config)#int lo0
R1(config-if-Loopback 0)#ip add 1.1.1.1 32
R1(config-if-Loopback 0)#ex
R1(config)#int lo1
R1(config-if-Loopback 1)#ip add 1.1.2.1 32
R1(config-if-Loopback 1)#ip add 1.1.2.1 32
R1(config-if-Loopback 1)#ex
R1(config)#router bgp 100
R1(config-router)#bgp router-id 1.1.1.1
R1(config-router)#nei 12.1.1.2 remote-as 200
R1(config-router)#nei 12.1.2.3 remote-as 200
R1(config-router)#netw 1.1.1.1 mask 255.255.255.255
R1(config-router)#netw 1.1.2.1 mask 255.255.255.255
R1(config-router)#ex

R2

R2>en
R2#conf
R2(config)#hos R2
R2(config)#int g0/0
R2(config-if-GigabitEthernet 0/0)#ip add 12.1.1.2 24
R2(config-if-GigabitEthernet 0/0)#ex
R2(config)#int g0/1
R2(config-if-GigabitEthernet 0/1)#ip add 12.1.3.2 24
R2(config-if-GigabitEthernet 0/1)#ex
R2(config)#int lo0
R2(config-if-Loopback 0)#ip add 2.2.2.2 32
R2(config-if-Loopback 0)#ex
R2(config)#router ospf 10
R2(config-router)#rou 2.2.2.2
Change router-id and update OSPF process! [yes/no]:yes
R2(config-router)#netw 2.2.2.2 0.0.0.0 area 0
R2(config-router)#netw 12.1.3.0 0.0.0.255 area 0
R2(config-router)#ex
R2(config)#router bgp 200
R2(config-router)#bgp router-id 2.2.2.2
R2(config-router)#nei 12.1.1.1 remote-as 100
R2(config-router)#nei 4.4.4.4 remote-as 200
R2(config-router)#nei 4.4.4.4 update-sou lo0
R2(config-router)#nei 4.4.4.4 next-hop-self
R2(config-router)#ex

R3

Router>en
Router#conf
Router(config)#hos R3
R3(config)#int g0/0
R3(config-if-GigabitEthernet 0/0)#ip add 12.1.2.3 24
R3(config-if-GigabitEthernet 0/0)#ex
R3(config)#int g0/1
R3(config-if-GigabitEthernet 0/1)#ip add 12.1.4.3 24
R3(config-if-GigabitEthernet 0/1)#ex
R3(config)#int lo0
R3(config-if-Loopback 0)#ip add 3.3.3.3 32
R3(config-if-Loopback 0)#ex
R3(config)#router ospf 10
R3(config-router)#rou 3.3.3.3
Change router-id and update OSPF process! [yes/no]:yes
R3(config-router)#netw 3.3.3.3 0.0.0.0 area 0
R3(config-router)#netw 12.1.4.0 0.0.0.255 area 0
R3(config-router)#ex
R3(config)#router bgp 200
R3(config-router)#bgp router-id 3.3.3.3
R3(config-router)#nei 12.1.2.1 remote-as 100
R3(config-router)#nei 4.4.4.4 remote-as 200
R3(config-router)#nei 4.4.4.4 update-sou lo0
R3(config-router)#nei 4.4.4.4 next-hop-self
R3(config-router)#ex

R4

R4>en
R4#conf
R4(config)#hos R4
R4(config)#int g0/0
R4(config-if-GigabitEthernet 0/0)#ip add 12.1.3.4 24
R4(config-if-GigabitEthernet 0/0)#ex
R4(config)#int g0/1
R4(config-if-GigabitEthernet 0/1)#ip add 12.1.4.4 24
R4(config-if-GigabitEthernet 0/1)#ex
R4(config)#int lo0
R4(config-if-Loopback 0)#ip add 4.4.4.4 32
R4(config-if-Loopback 0)#ex
R4(config)#int lo1
R4(config-if-Loopback 1)#ip add 4.4.3.4 32
R4(config-if-Loopback 1)#ex
R4(config)#router ospf 10
R4(config-router)#rou 4.4.4.4
Change router-id and update OSPF process! [yes/no]:yes
R4(config-router)#netw 4.4.4.4 0.0.0.0 area 0
R4(config-router)#netw 12.1.3.0 0.0.0.255 area 0
R4(config-router)#netw 12.1.4.0 0.0.0.255 area 0
R4(config-router)#ex
R4(config)#router bgp 200
R4(config-router)#nei 2.2.2.2 remote-as 200
R4(config-router)#nei 2.2.2.2 update-sou lo0
R4(config-router)#nei 3.3.3.3 remote-as 200
R4(config-router)#nei 3.3.3.3 update-sou lo0
R4(config-router)#netw 4.4.4.4 mask 255.255.255.255
R4(config-router)#net 4.4.3.4 mask 255.255.255.255
R4(config-router)#ex
