2.1 设计目标

 本课题为基于PLC的停车场车位控制系统来设计，在此将功能确定如下：

1. 针对8个车位的停车场进行设计
2. 将停车场分为入口处，车位处、以及出口处三个部分；
3. 每个车位都有指示灯指示当前位置是否空闲，方便司机查找空闲车位；
4. 具有计时，计费功能。
5. 做到车辆进入后，记录已有车辆总数；车辆离开后，记录剩余车辆数量。车辆进入时提示司机准确的剩余车位数量与车位空位位置。

2.2 总体设计

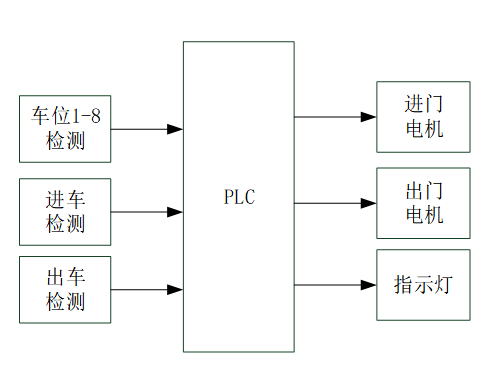

本文针对基于PLC的停车场车位控制系统来设计，主要完成的任务有系统构造、PLC的I/O分配、工作流程图及PLC程序的编写。本设计以S7-200PLC为核心，整个系统在输入部分包括：进车检测，出车检测，八个车位上的是否有车检测，在输出部分则包括两个电机，分别控制入口和出口的闸杆以及相应的工作指示灯。系统结构如图2.1所示
