学习自：https://www.cnblogs.com/xmyjcs/p/8536233.html

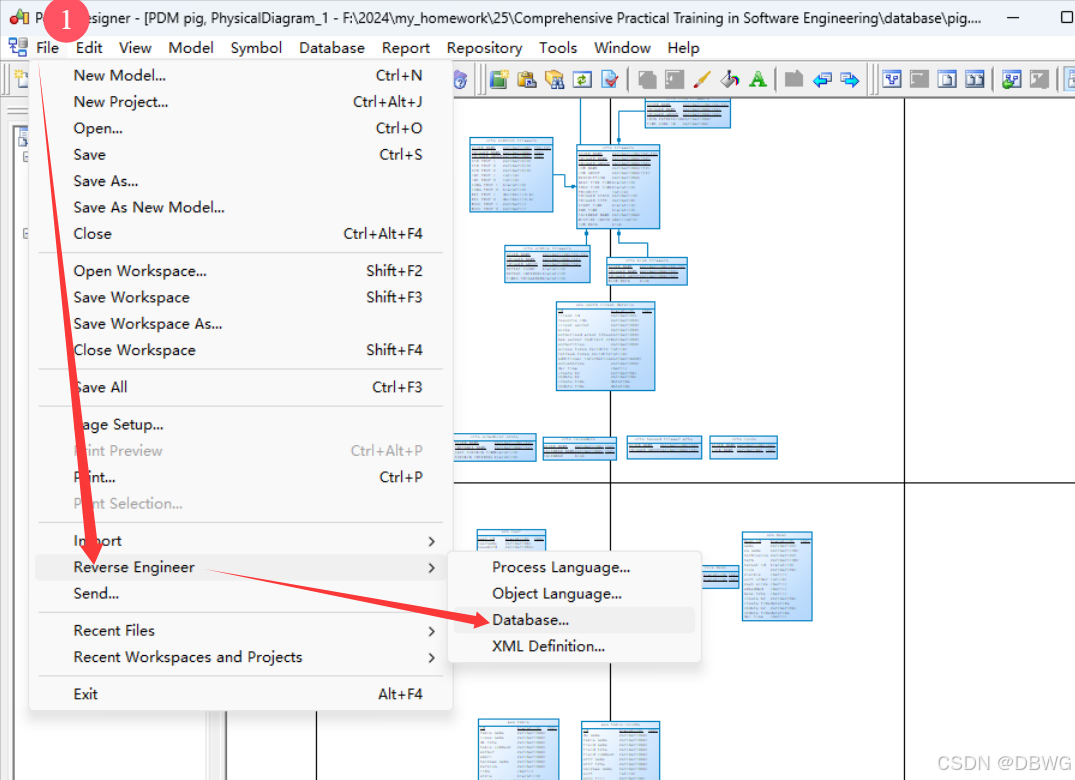

Reverse Engineer

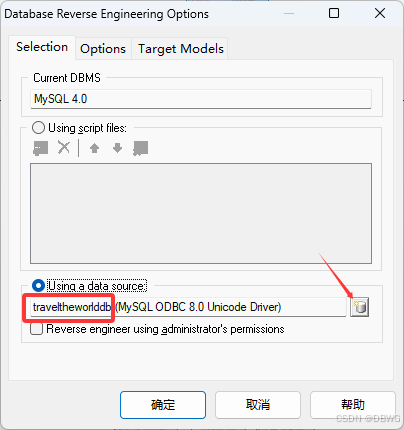

下面 DBMS 可以通过 ODBC（Open Database Connectivity，开放数据库连接）连接，
需要自己先去安装，网上教学较多，记得匹配 powerdesign的 32位或者64位

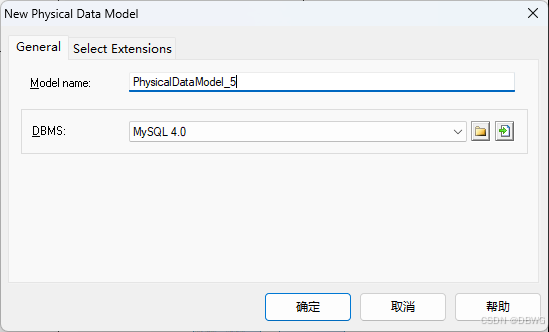

DBMS 的版本跟mysql貌似没啥关系，我的 win mysql8.0 可以正常连接~

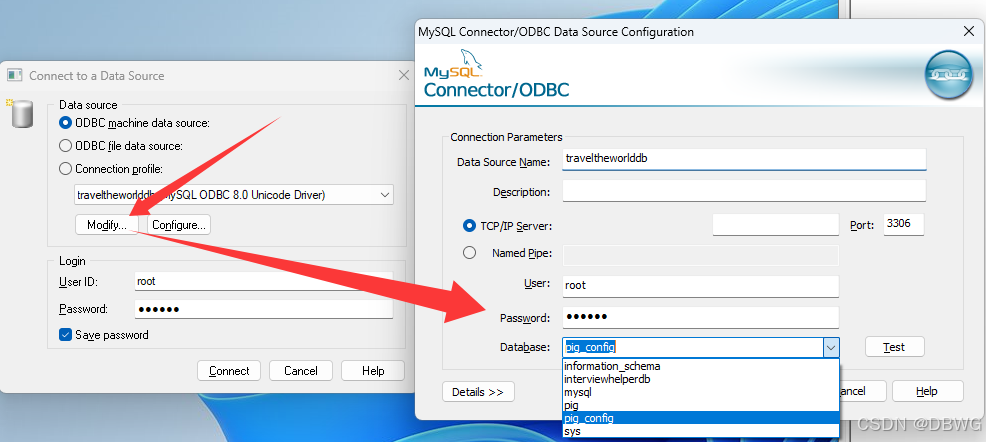

这里选择想逆向的库：

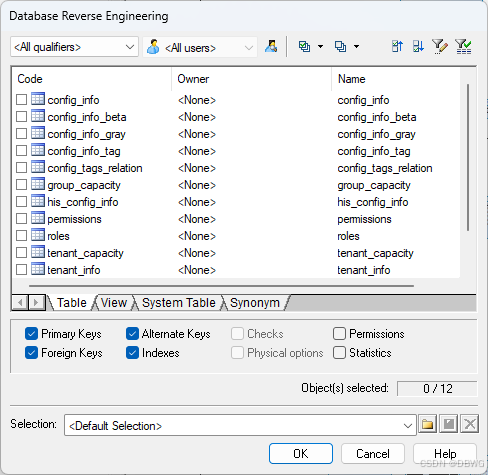

接着确定，然后就到该库的表选择了：

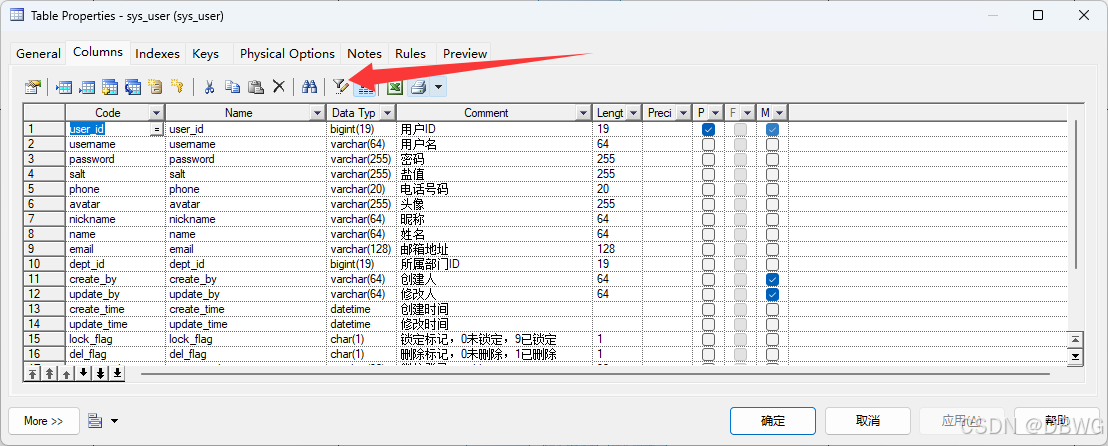

这样物理模型就生成了！当然，可能comment没有显示出来，可以接着参考下文的脚本工具~

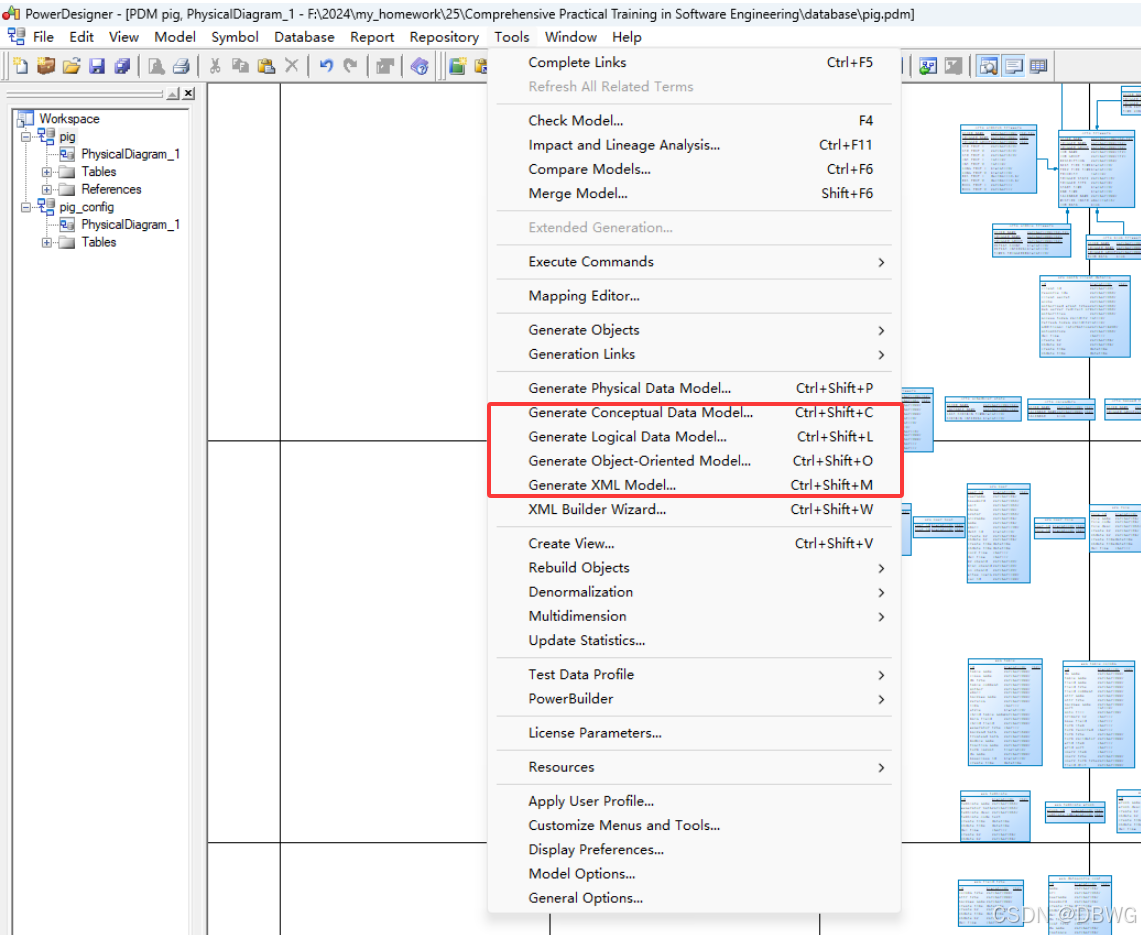

通过 Tools 中的生成选项可以立即生成相关模型（如逻辑模型等）

---

格式化模型

这里可以调整显示顺序等

执行 VBS 脚本

（可以不看，直接用）
VBS 是基于 Visual Basic 的脚本语言，全称 Microsoft Visual Basic Script Edition，即微软公司可视化 BASIC 脚本版。

下面脚本主要用于处理物理数据模型（PDM），将模型中的列名和视图名替换为对应的注释内容，同时对注释为空的列使用占位符处理，并且支持递归处理子包。

Option Explicit
ValidationMode = True
InteractiveMode = im_BatchDim blankStr
blankStr = Space(1)Dim mdl ' the current model
' get the current active model
Set mdl = ActiveModel
If (mdl Is Nothing) ThenMsgBox "There is no current Model "
ElseIf Not mdl.IsKindOf(PdPDM.cls_Model) ThenMsgBox "The current model is not an Physical Data model. "
ElseProcessFolder mdl
End IfPrivate Sub ProcessFolder(folder)On Error Resume NextDim Tab 'running tableFor Each Tab In folder.tablesIf Not tab.isShortcut ThenDim col ' running columnFor Each col In tab.columnsIf col.comment = "" Or Replace(col.comment, " ", "") = "" Thencol.name = blankStrblankStr = blankStr & Space(1)Elsecol.name = col.commentEnd IfNextEnd IfNextDim view 'running viewFor Each view In folder.ViewsIf Not view.isShortcut Thenview.name = view.commentEnd IfNext' go into the sub-packagesDim f ' running folderFor Each f In folder.PackagesIf Not f.IsShortcut ThenProcessFolder fEnd IfNext
End Sub

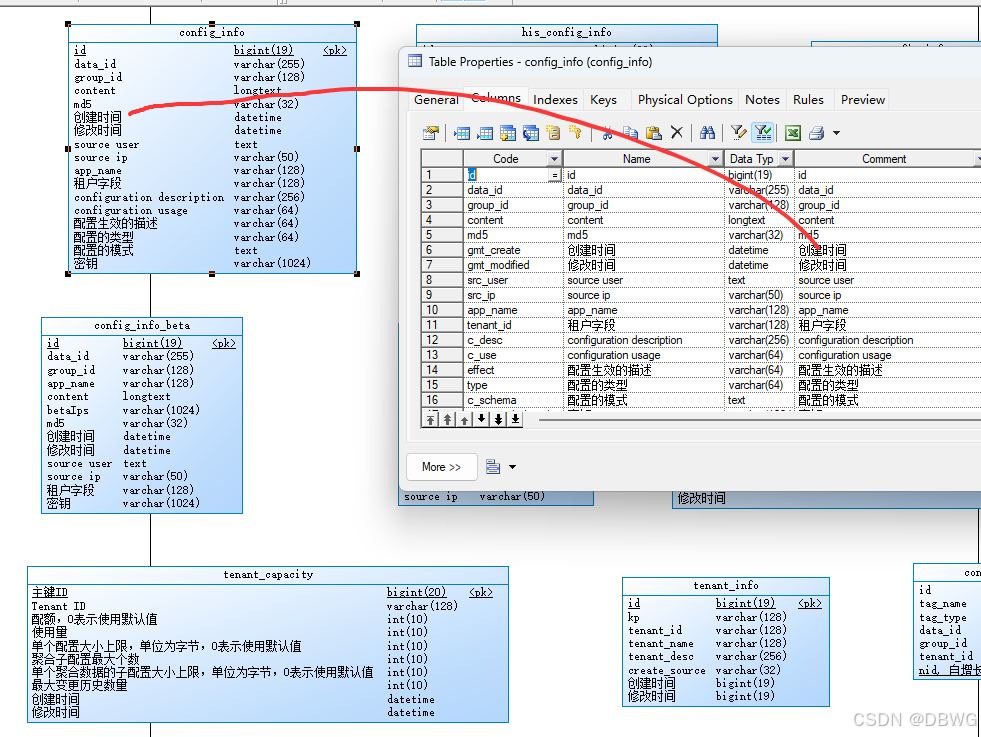

效果：
