esp826601s固件烧录方法（ch340+面包板）

硬件

stm32f10c8t6，esp826601s,面包板，ch340(usb转ttl),st_link（供电）

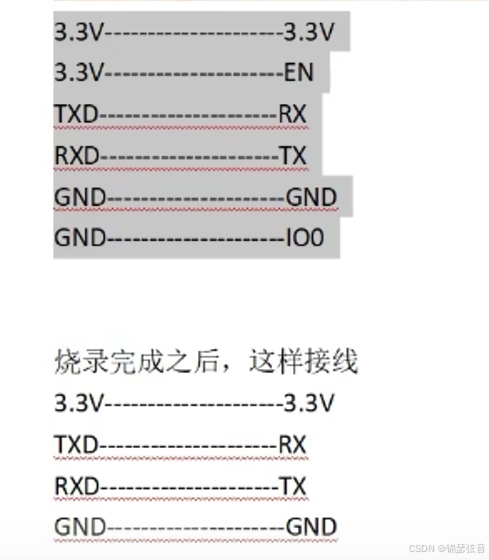

接线

1. 烧录时：
   stm32f10c8t6：gnd->负极， 3.3->正极

ch340……面包板……esp826601s
vcc(3.3)……正极
tx…………………………rx
rx…………………………tx
gnd…………负极
……………正极…………3.3
……………rst(开始啥也不接）
………………正极…………en
………………负极…………io0
………………负极…………gnd

st_link用来给stm32供电，需要外接电源，接3.3v,ch340给esp826601s供电不足。

重点（复位，成功的关键）

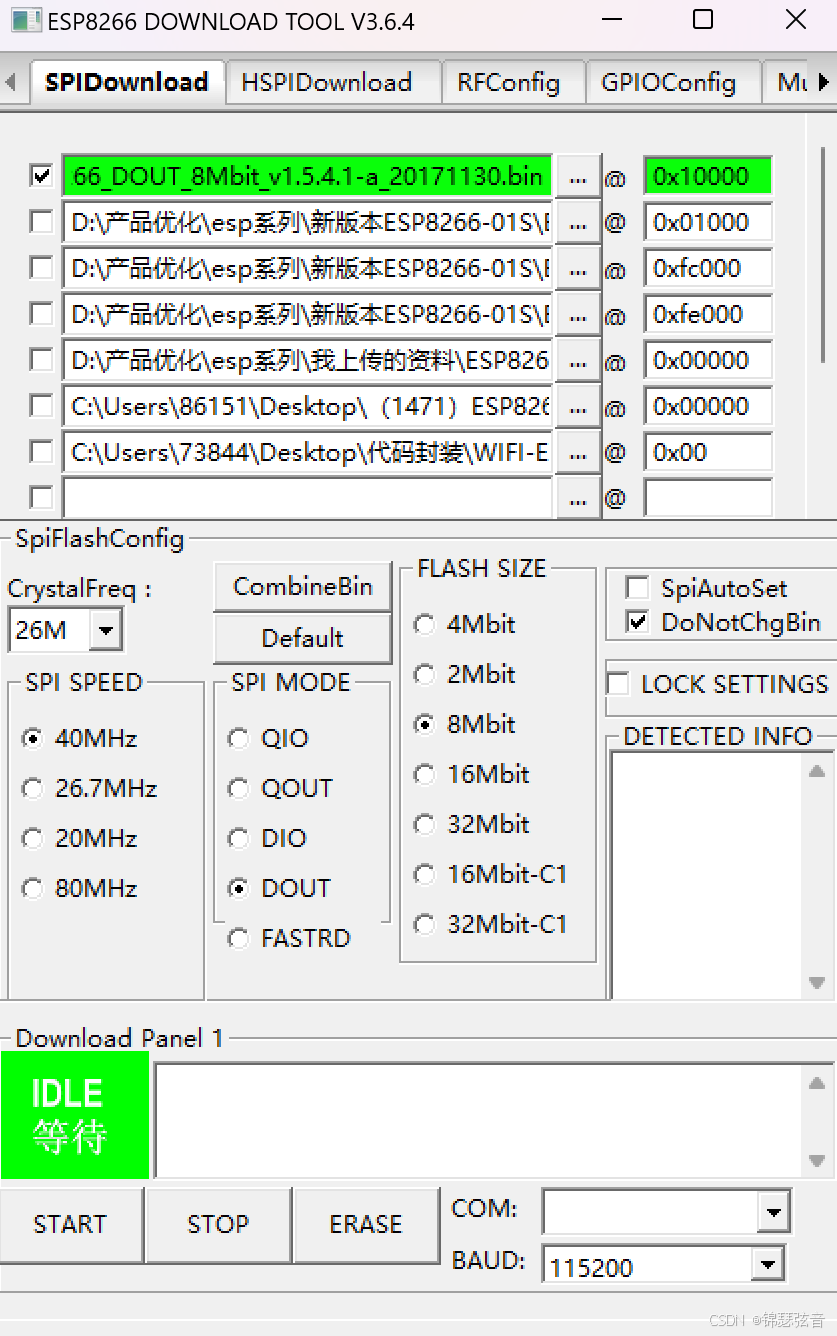

点击start(2s内），等待上电同步，再将rst(0.5s)接面包板负极，复位，此时，esp826601s蓝灯快速闪烁，然后成功。

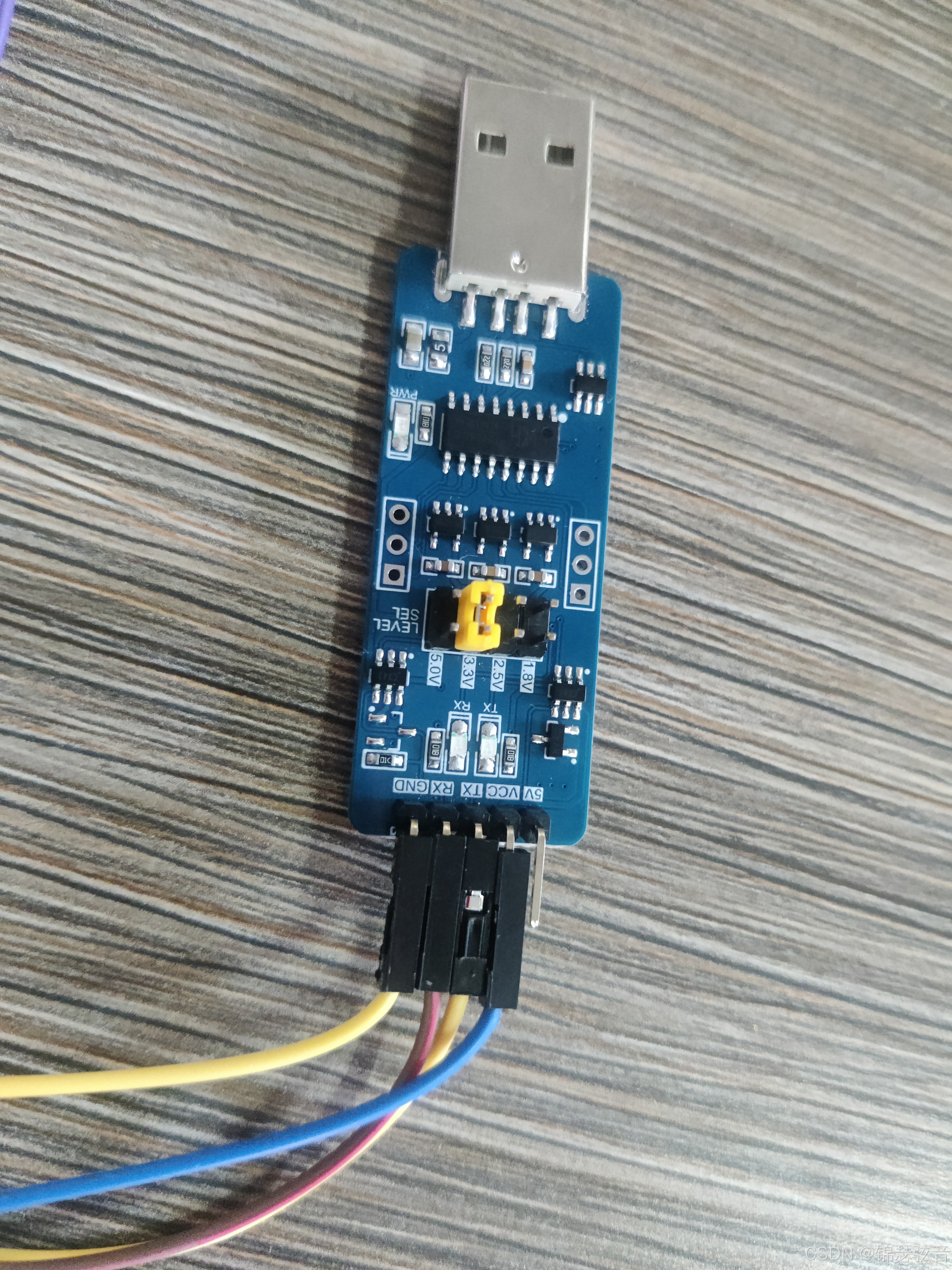

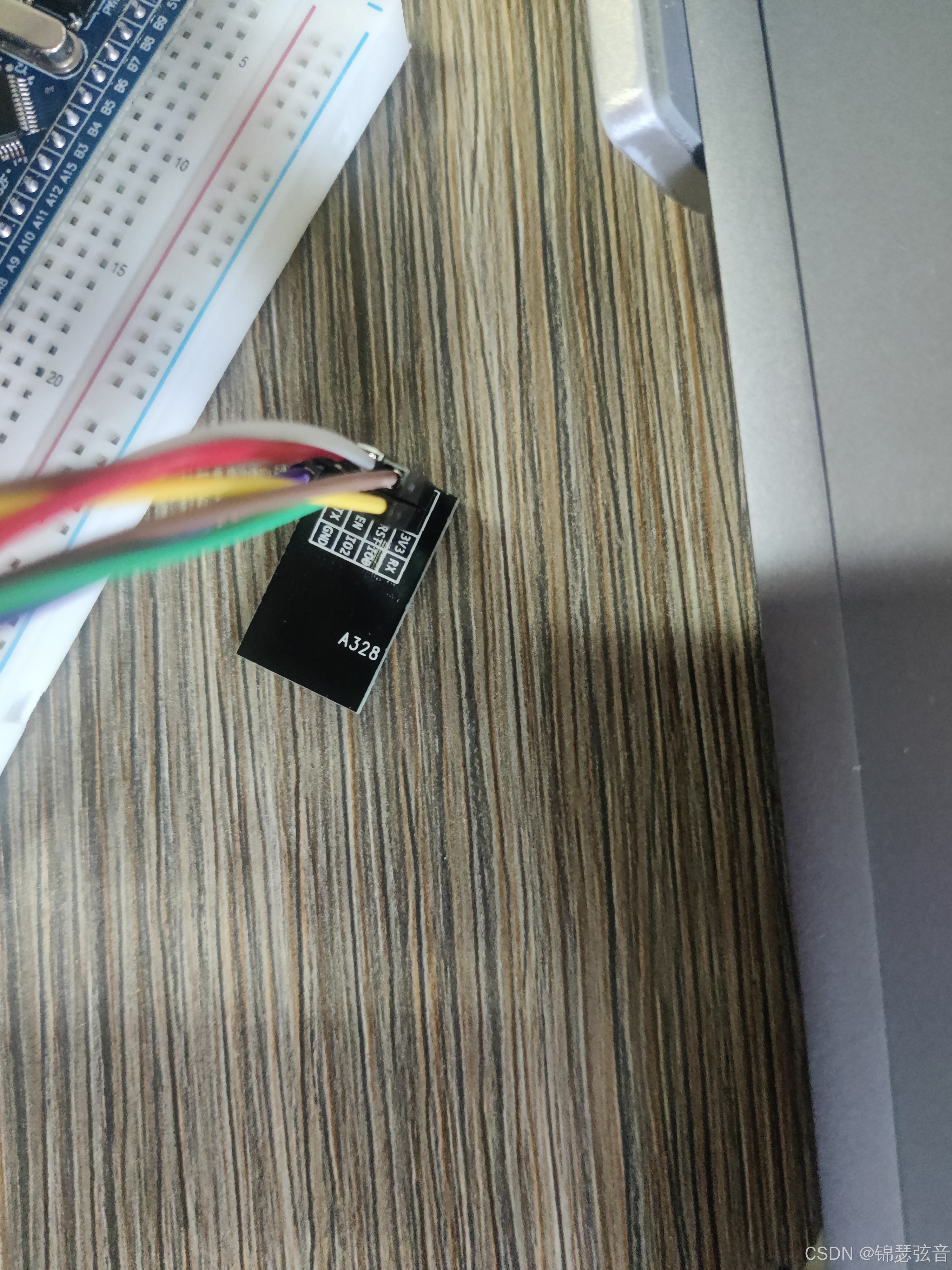

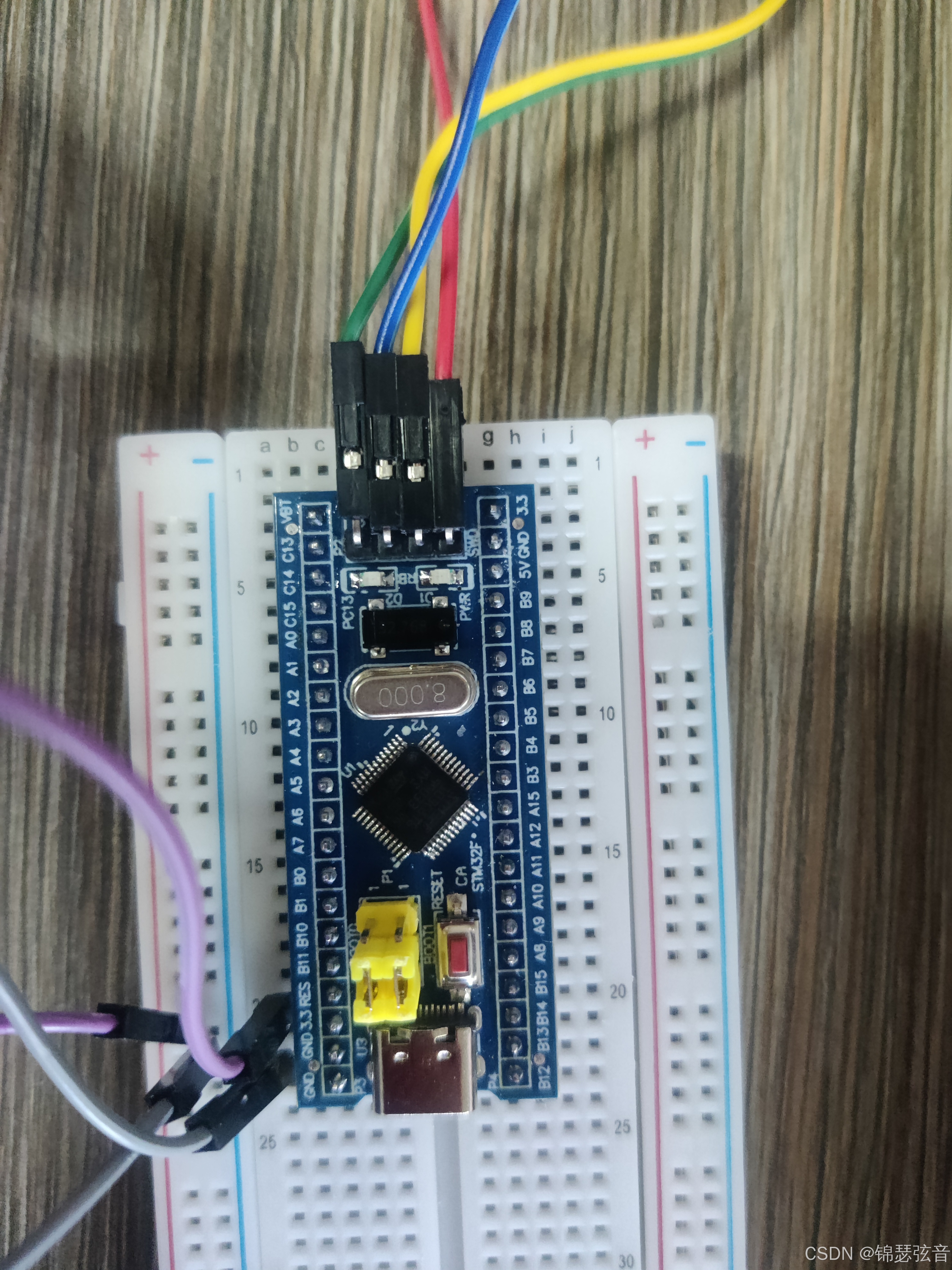

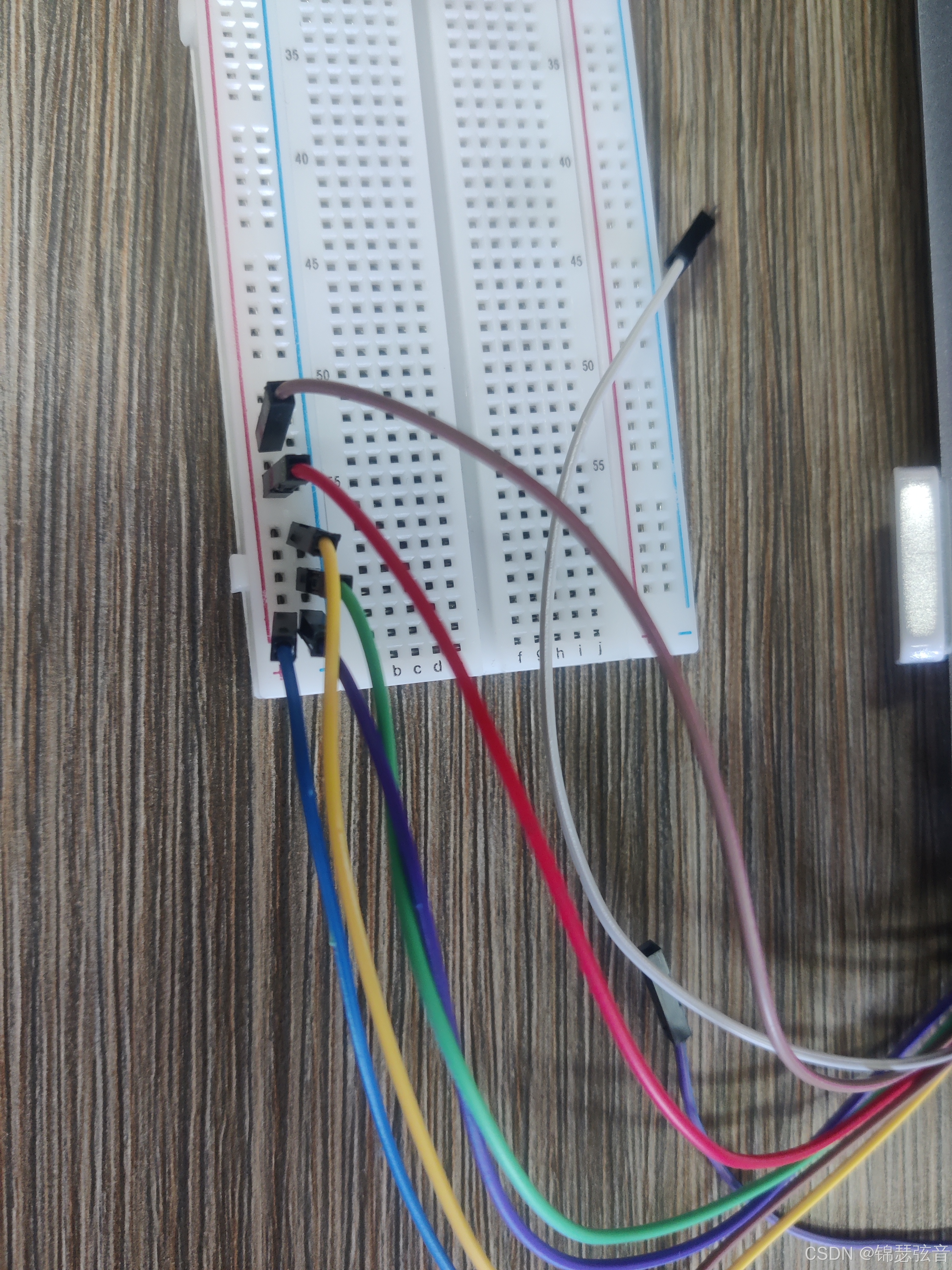

实物图
